不止测 Tc：冻干显微镜的配方初筛价值

不少研发人员对冻干显微镜的认知，仅停留在测定塌陷温度 Tc、共晶温度 Te 等关键参数。除了获取 Tc、Te 这类特征温度，冻干显微镜还可用于冻干配方的前置初筛：在正式冻干上机试验之前，提前识别冻干适配性差的样品，避免投入大量物料与时间开展中试，最终得到塌陷、收缩、复溶不合格的报废样品。

在实际冻干体系中，并不是所有样品配方都能够顺利完成冷冻干燥。即便我们测出了准确的塌陷温度，还需要结合生产型冻干机硬件极限条件综合评估，判断该配方在现有设备上是否具备可实现性。

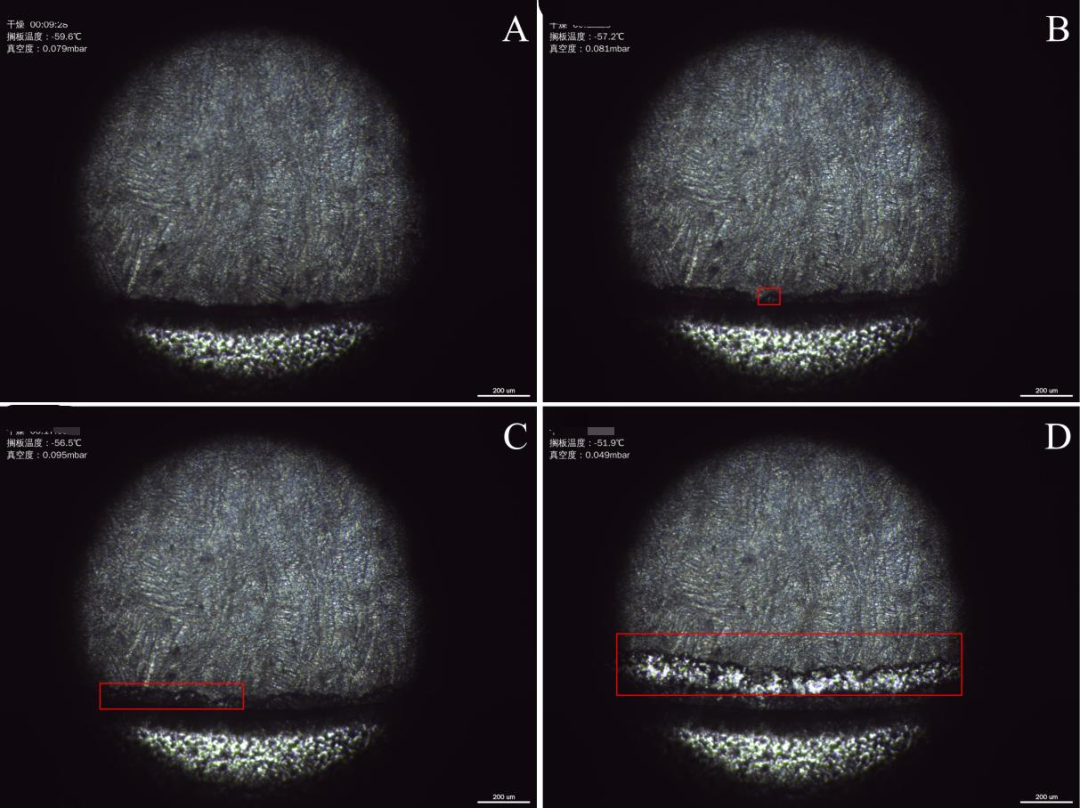

典型客户实际案例：某细胞样品，经开谱冻干显微镜测得塌陷温度 Tc 为-57 ℃。

客户现有的冻干机搁板可设置温度为-60 ℃。从数字上看，搁板设定-60 ℃，似乎已经低于样品-57 ℃的塌陷温度，满足工艺安全条件，但真实工况下并不能够安全开展冻干。在实际冻干过程当中，搁板温度不代表样品温度。首先，样品在干燥过程中，升华会带走热量；其次，冻干腔体内存在观察窗的热辐射传入、容器热传导、搁板温度不均匀、边缘效应等多重因素，最终会导致搁板温度和样品温度之间存在一定温度差。为避免产品在干燥过程中发生微观结构塌陷，应确保产品温度始终低于塌陷温度，并留有至少 2 ~ 5 ℃的安全余量。即便我们通过工艺精细控制，勉强把样品温度稳定控制在塌陷温度以下、规避塌陷风险，还会遇到另一个现实问题：低温条件下样品的升华速率显著下降，直接造成冻干周期大幅延长，生产效率很低。因此该配方在当前硬件条件下属于不适合直接冻干的样品。

冻干显微镜测定塌陷温度的单次测试时长通常可控制在1 h 以内，单次实验仅需约 2 μL 样品。对比常规冻干摸索试验，后者往往需要毫升级样品、十几至数十小时的冻干周期。对于原料稀缺、制备难度大、成本高昂的生物样品，该优势尤为突出，可以实现快速批量筛选配方，极大降低样品消耗与研发等待周期。

冻干显微镜不局限于测定塌陷温度 Tc、共晶温度 Te 等相变关键参数，更是冻干配方开发阶段高效的前置筛选工具。通过前置完成可行性研判，再将优质配方送入正式冻干机开展验证，能够有效规避盲目上机试验，减少样品损耗，节约时间与能耗，提升冻干配方整体开发效率。
